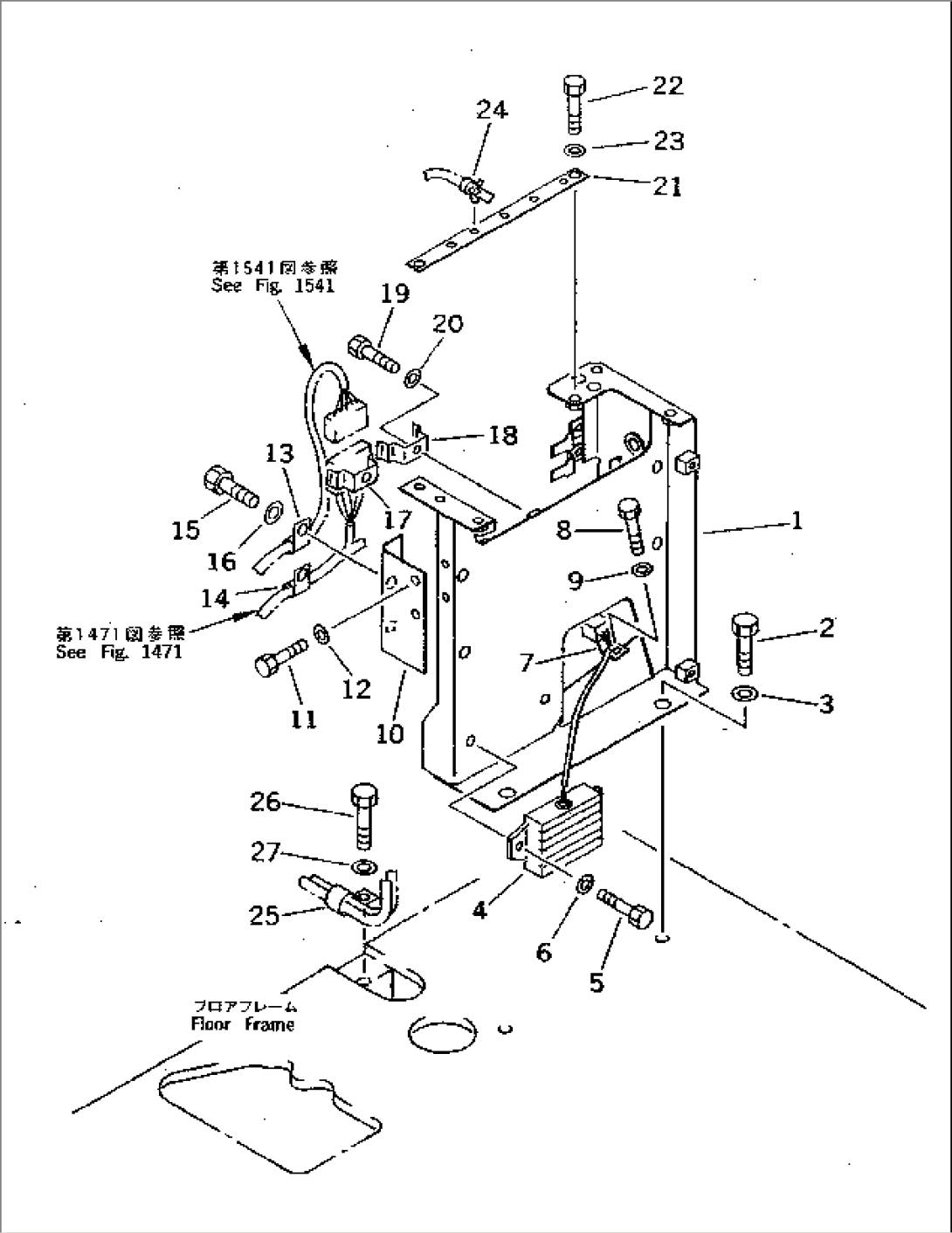

WIRING IN CAB (CONTROLLER BRACKET SIDE) (FOR WRIST CONTROL)

Komatsu PC400HD-5K S/N 20001-UP · ENGINE RELATED PARTS AND ELECTRICAL SYSTEM

Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».

Поз.Номер деталиНаименованиеКол-воСерийный номер
G-1208-06-X2300CAB HARNESS GROUP20001-
120Y-06-16221BRACKET20001-
201010-51225BOLT20001-
301643-31232WASHER20001-
47827-11-1520RESISTOR20001-
501010-50816BOLT20001-
601643-30823WASHER20001-
708053-01512CLIP20001-
801010-51020BOLT20001-
901643-31032WASHER20001-
1020Y-06-16520STAY20001-
1101010-50820BOLT20001-
1201643-30823WASHER20001-
1308035-02514CLIP20001-
1408035-02514CLIP20001-
1501010-51220BOLT20001-
1601643-31232WASHER20001-
1708053-16212CLIP20001-
1808053-15012CLIP20001-
1901010-50816BOLT20001-
2001643-30823WASHER20001-
2120Y-06-16261PLATE20001-
2201010-50816BOLT20001-
2301643-30823WASHER20001-
2420Y-06-16250CLIP20001-
25141-06-11220CLIP20001-
2601010-51220BOLT20001-
2701643-31232WASHER20001-
