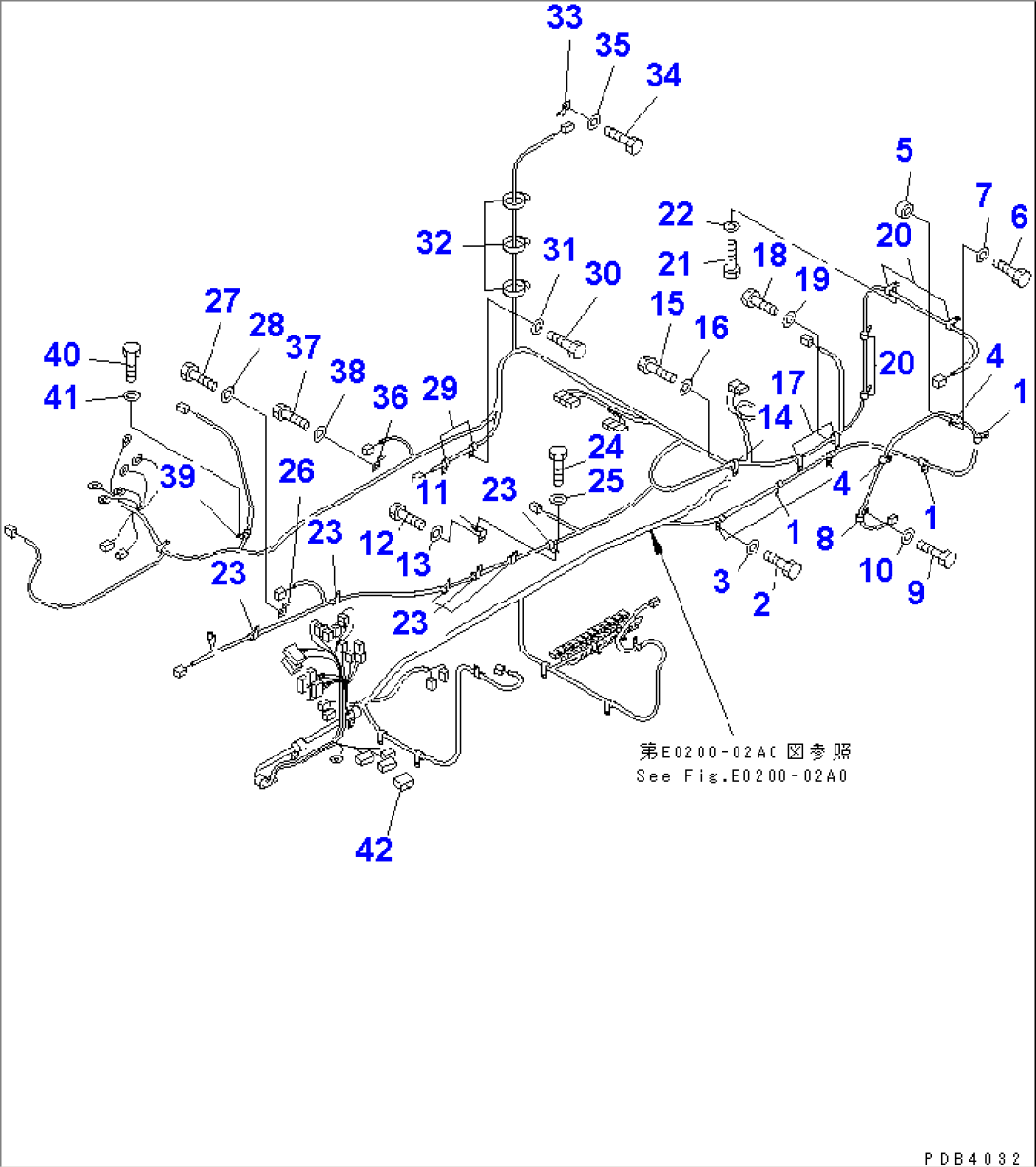

WIRING (MAIN HARNESS, CLAMP) (BACKHOE)(#30001-30174)

Komatsu PC800-6 S/N 30001-UP · ELECTRICAL SYSTEM

Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».

Поз.Номер деталиНаименованиеКол-воСерийный номер
108036-01014CLIP30001-30174
201010-81225BOLT30001-30174
301643-31232WASHER30001-30174
408036-01414CLIP30001-30174
5205-965-1310SPACER30001-30174
601010-81030BOLT30001-30174
701643-31032WASHER30001-30174
808036-01414CLIP30001-30174
901010-81225BOLT30001-30174
1001643-31232WASHER30001-30174
11205-54-85340BRACKET30001-@
1201010-81225BOLT30001-@
1301643-31232WASHER30001-@
1408036-02514CLIP30001-@
1501010-81225BOLT30001-@
1601643-31232WASHER30001-@
1708036-01814CLIP30001-@
1801010-81225BOLT30001-@
1901643-31232WASHER30001-@
2008036-01014CLIP30001-30174
2101010-81225BOLT30001-30174
2201643-31232WASHER30001-30174
2308036-01014CLIP30001-30174
2401010-81225BOLT30001-@
2501643-31232WASHER30001-@
2608053-01512CLIP30001-@
2701010-81225BOLT30001-@
2801643-31232WASHER30001-@
2908036-01014CLIP30001-@
3001010-81225BOLT30001-@
3101643-31232WASHER30001-@
3208034-00519BAND30001-@
3308053-01510CLIP30001-@
3401010-81016BOLT30001-@
3501643-31032WASHER30001-@
3608053-01512CLIP30001-@
3701010-81225BOLT30001-@
3801643-31232WASHER30001-@
3908036-01014CLIP30001-@
4001010-81225BOLT30001-@
4101643-31232WASHER30001-@
42209-06-73251WIRING HARNESS30001-@
