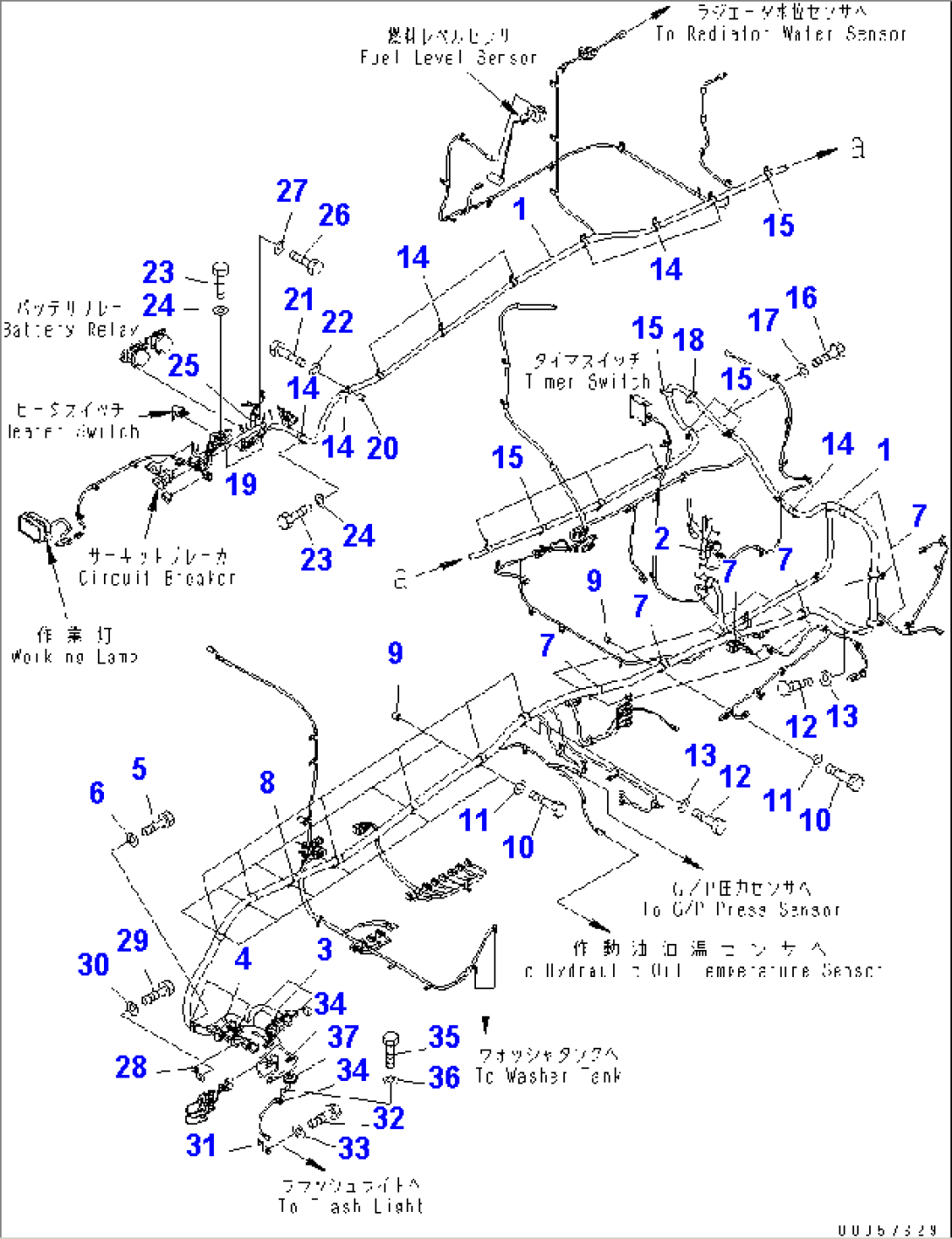

WIRING (MAIN HARNESS) (HARNESS AND CLIP) (FOR LOADER)(#30001-)

Komatsu PC1250-8 S/N 30001-30157 (ECOT3) · ELECTRICAL SYSTEM

Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».

Поз.Номер деталиНаименованиеКол-воСерийный номер
121N-06-41312WIRING HARNESS30036-
121N-06-41311WIRING HARNESS30001-30035
219M-06-31720RESISTOR30001-
304434-52712CLIP30001-
4208-06-19170CLIP30001-
501010-81225BOLT30001-
601643-31232WASHER30001-
704434-53412CLIP30001-
8208-06-19170CLIP30001-
9195-33-11220SPACER30001-
1001010-81250BOLT30001-
1101643-31232WASHER30001-
1201010-81225BOLT30001-
1301643-31232WASHER30001-
1404434-52712CLIP30022-
1504434-53212CLIP30022-
1601010-81225BOLT30001-
1701643-31232WASHER30001-
1808034-20519BAND30001-
1904434-52312CLIP30001-
20195-33-11220SPACER30001-
2101010-81250BOLT30001-
2201643-31232WASHER30001-
2301010-81225BOLT30001-
2401643-31232WASHER30001-
2504434-51912CLIP30001-
2601010-81225BOLT30001-
2701643-31232WASHER30001-
2808193-20012CLIP30001-
2901010-81225BOLT30001-
3001643-31232WASHER30001-
3108193-20012CLIP30001-
3201010-81225BOLT30001-
3301643-31232WASHER30001-
3404434-51012CLIP30001-
3501010-81225BOLT30001-
3601643-31232WASHER30001-
3708037-03620GROMMET30001-
