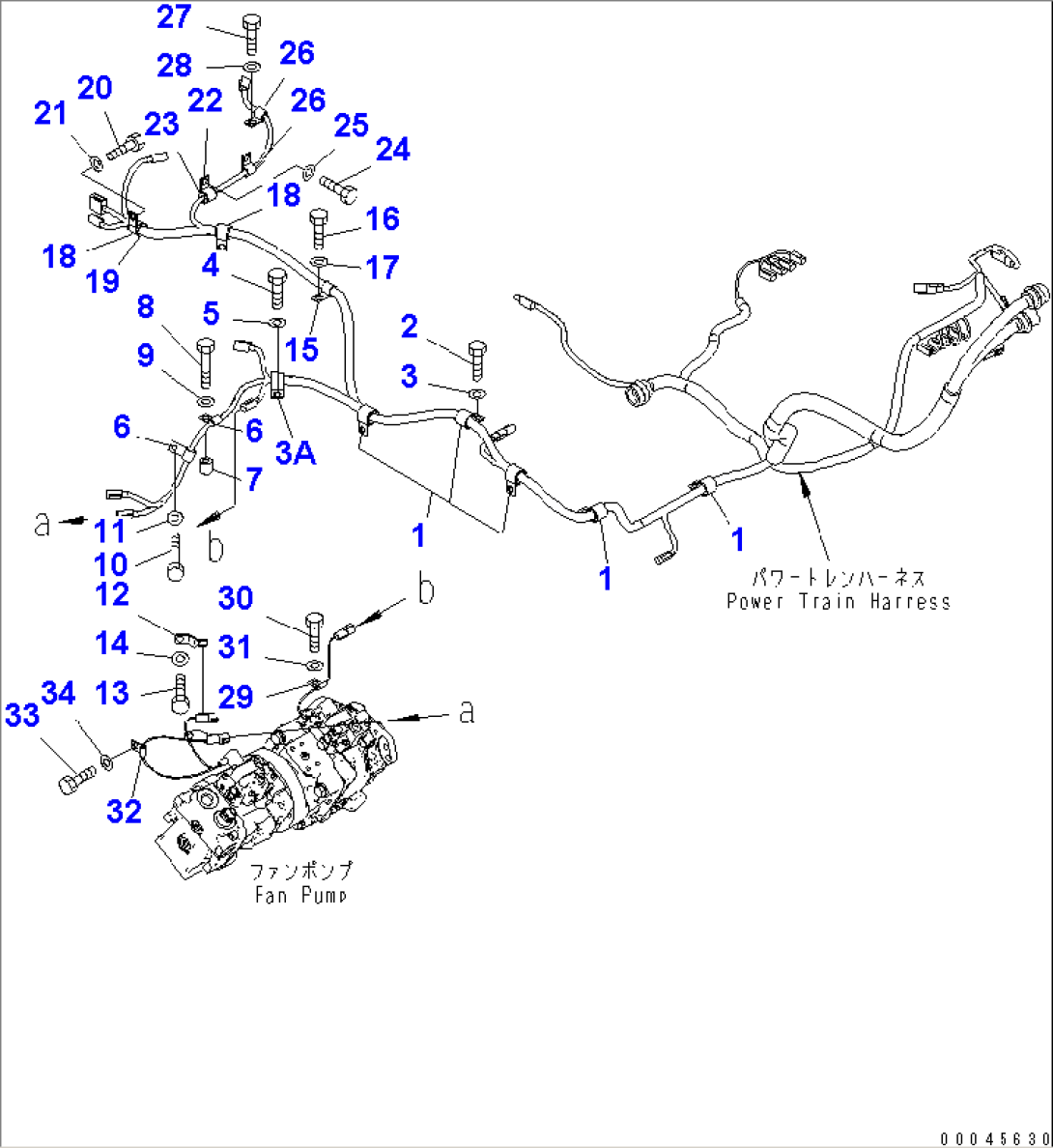

WIRING (POWER TRAIN) (CLIP)

Komatsu D375A-5E0 S/N 50001-UP (ECOT3) (OVERSEAS VERSION) · POWER TRAIN AND FINAL DRIVE

Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».

Поз.Номер деталиНаименованиеКол-воСерийный номер
104434-52312CLIP50001-
201010-81225BOLT50001-
301643-31232WASHER50001-
3A04434-51912CLIP50001-
401010-81220BOLT50001-
501643-31232WASHER50001-
604434-51012CLIP50001-
7195-33-11220SPACER50001-
801010-81250BOLT50001-
901643-31232WASHER50001-
1001010-81220BOLT50001-
1101643-31232WASHER50001-
1208193-21012CLIP50001-
1301010-81220BOLT50001-
1401643-31232WASHER50001-
1504434-51612CLIP50001-
1601010-81220BOLT50001-
1701643-31232WASHER50001-
1804434-52112CLIP50001-
1907095-20314CUSHION50001-
2001010-81220BOLT50001-
2101643-31232WASHER50001-
2204434-51912CLIP50001-
2307095-20213CUSHION50001-
2401010-81220BOLT50001-
2501643-31232WASHER50001-
2604434-51412CLIP50001-
2701010-81220BOLT50001-
2801643-31232WASHER50001-
2904434-50510CLIP50001-
3001010-81025BOLT50001-
3101643-31032WASHER50001-
3204434-50612CLIP50001-
3301010-81220BOLT50001-
3401643-31232WASHER50001-
