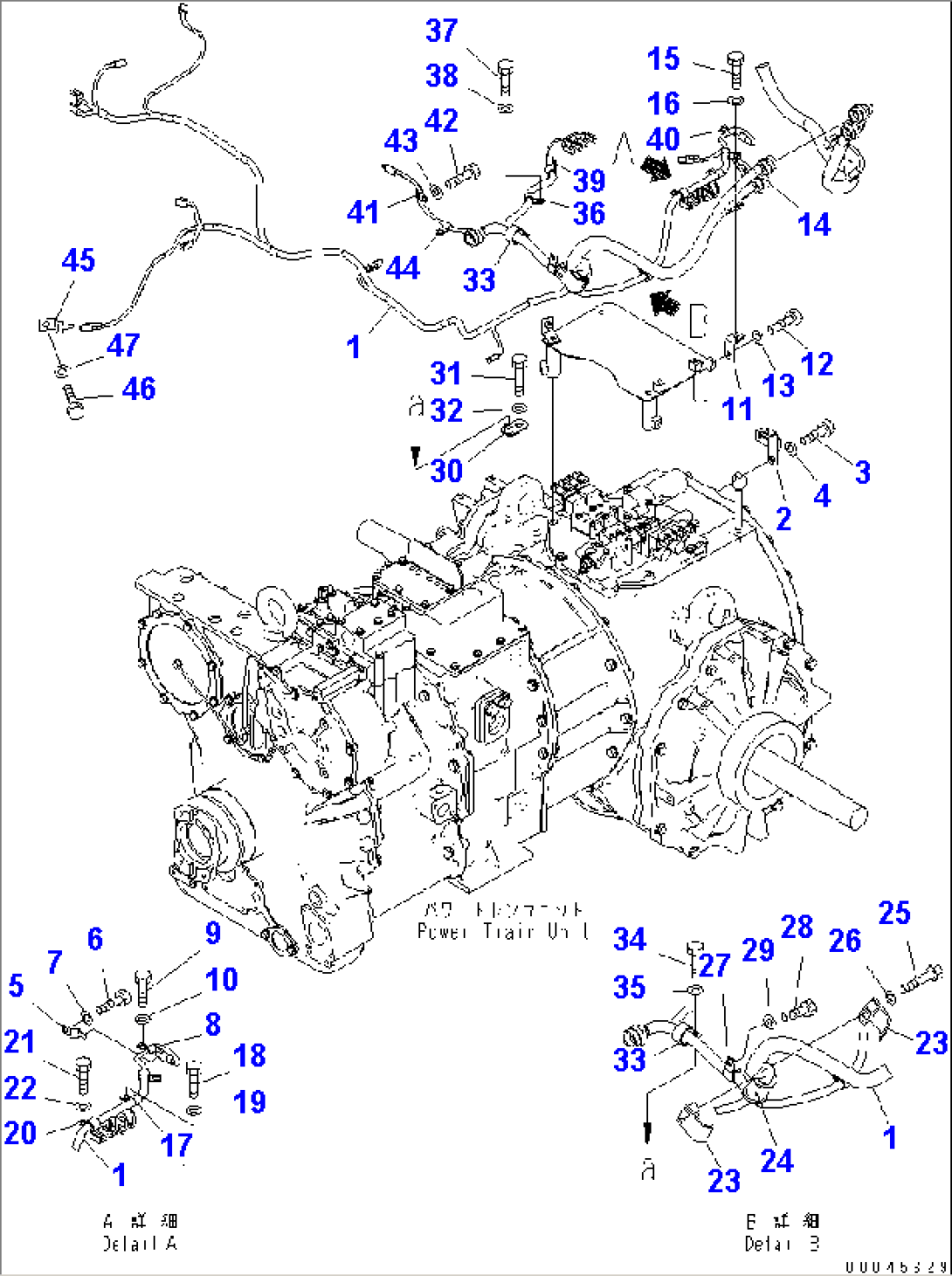

WIRING (POWER TRAIN) (HARNESS AND CLIP) (WITH CABLE NUMBERING)

Komatsu D375A-5 S/N 55001-UP (W/O EGR) · POWER TRAIN AND FINAL DRIVE

Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».

Поз.Номер деталиНаименованиеКол-воСерийный номер
1195-06-65140WIRING HARNESS55001-
2198-06-61380BRACKET55001-
301010-81225BOLT55001-
4175-54-34170WASHER55001-
508193-21012CLIP55001-
601010-81225BOLT55001-
701643-31232WASHER55001-
804434-51012CLIP55001-
901010-81225BOLT55001-
1001643-31232WASHER55001-
1117M-49-15260BRACKET55001-
1201010-81225BOLT55001-
1301643-31232WASHER55001-
1404434-51612CLIP55001-
1501010-81225BOLT55001-
1601643-31232WASHER55001-
1704434-51612CLIP55001-
1801010-81225BOLT55001-
1901643-31232WASHER55001-
2004434-52112CLIP55001-
2101010-81225BOLT55001-
2201643-31232WASHER55001-
2307094-11024CLAMP55001-
2407095-01038CUSHION55001-
2501010-81290BOLT55001-
2601643-31232WASHER55001-
2704434-52712CLIP55001-
2801010-81225BOLT55001-
2901643-31232WASHER55001-
30195-06-71651BRACKET55001-
3101010-82045BOLT55001-
3201643-32060WASHER55001-
3304434-52712CLIP55001-
3401010-81220BOLT55001-
3501643-31232WASHER55001-
3604434-51812CLIP55001-
3701010-81225BOLT55001-
3801643-31232WASHER55001-
3904434-51812CLIP55001-
4004434-51012CLIP55001-
4104434-51012CLIP55001-
4201010-81220BOLT55001-
4301643-31232WASHER55001-
4404434-52512CLIP55001-
4508193-21012CLIP55001-
4601010-81225BOLT55001-
4701643-31232WASHER55001-
