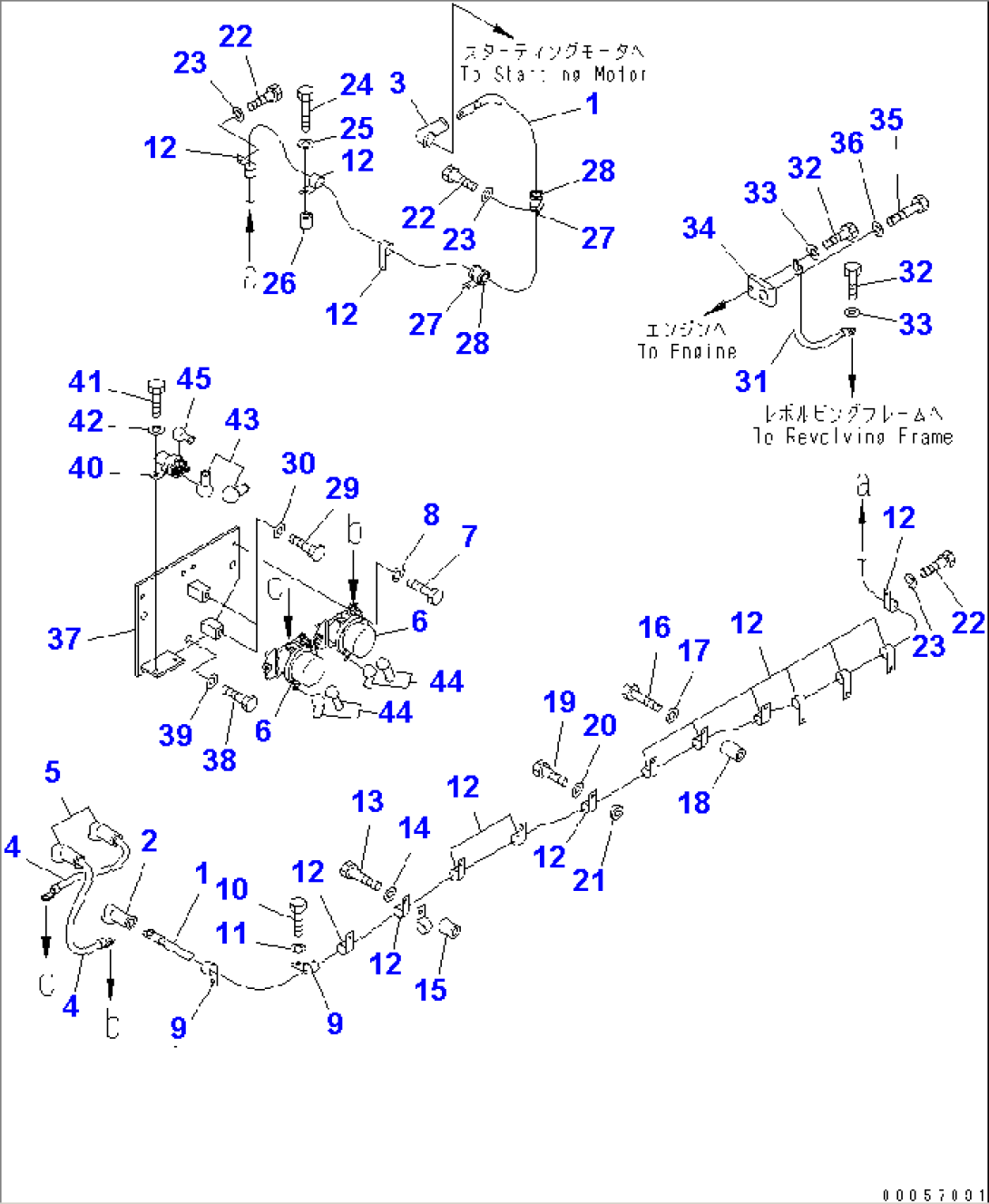

WIRING (STARTING HARNESS)(#30022-)

Komatsu PC1250-8 S/N 30001-30157 (ECOT3) · ELECTRICAL SYSTEM

Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».

Поз.Номер деталиНаименованиеКол-воСерийный номер
121N-06-33241CABLE30001-
208038-10035CAP30019-
308038-10035CAP30019-
408028-72020CABLE, BATTERY30001-
508038-04030CAP30001-
608088-40000RELAY30001-
701010-80830BOLT30001-
801643-30823WASHER30001-
904434-52312CLIP30001-
1001010-81225BOLT30001-
1101643-31232WASHER30001-
1204434-52312CLIP30001-
1301010-81260BOLT30022-
1401643-31232WASHER30022-
15203-62-51880SPACER30022-
1601010-81270BOLT30022-
1701643-31232WASHER30022-
18205-03-71330COLLAR30022-
1901010-81235BOLT30022-
2001643-31232WASHER30022-
21198-43-15310COLLAR, 10MM30022-
2201010-81225BOLT30022-
2301643-31232WASHER30022-
2401010-81265BOLT30022-
2501643-31232WASHER30022-
2620Y-03-11220COLLAR30022-
2704434-53212CLIP30001-
2807095-20523CUSHION30001-
2901010-81225BOLT30001-
3001643-31232WASHER30001-
3108028-56055CABLE, GROUND30001-
3201010-81220BOLT30001-
3301643-31232WASHER30001-
3421N-06-33250PLATE30001-
3501010-81845BOLT30001-
3601643-31845WASHER30001-
3721N-06-41150BRACKET30001-
3801010-81225BOLT30001-
3901643-31232WASHER30001-
40600-815-2170SWITCH30001-
4101010-80620BOLT30001-
4201643-30623WASHER30001-
4308038-02027CAP30001-
4408038-00519CAP30019-
4508038-00519CAP30019-
