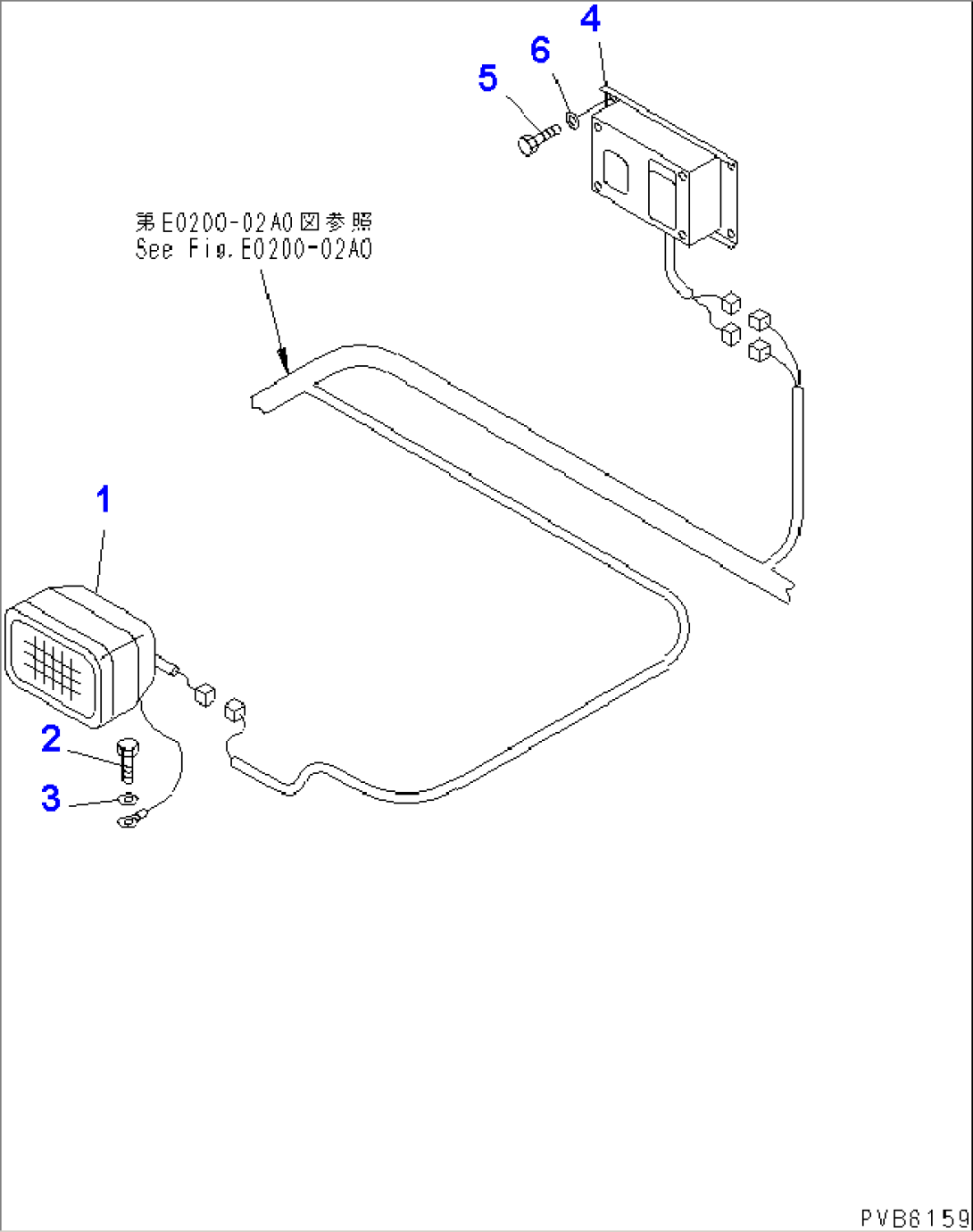

WIRING (WORKING LAMP AND A.P.S. CONTROLLER)
Komatsu PC1100-6 S/N 10001-UP · ELECTRICAL SYSTEM
Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».
| Поз. | Номер детали | Наименование | Кол-во | Серийный номер |
|---|---|---|---|---|
| 1 | 20Y-06-25310 | WORK LAMP ASS'Y | 10156- | |
| 20Y-06-21480 | WORK LAMP ASS'Y | 10001-10155 | ||
| 421-06-23330 | BULBÃÂ, 70W,24V | 10156- | ||
| 2 | 01010-81225 | BOLT | 10001- | |
| 3 | 01643-31232 | WASHER | 10001- | |
| 4 | 7821-04-3000 | A.P.S. CONTROL UNIT | 10001- | |
| 5 | 01010-80820 | BOLT | 10001- | |
| 6 | 01643-30823 | WASHER | 10001- |
