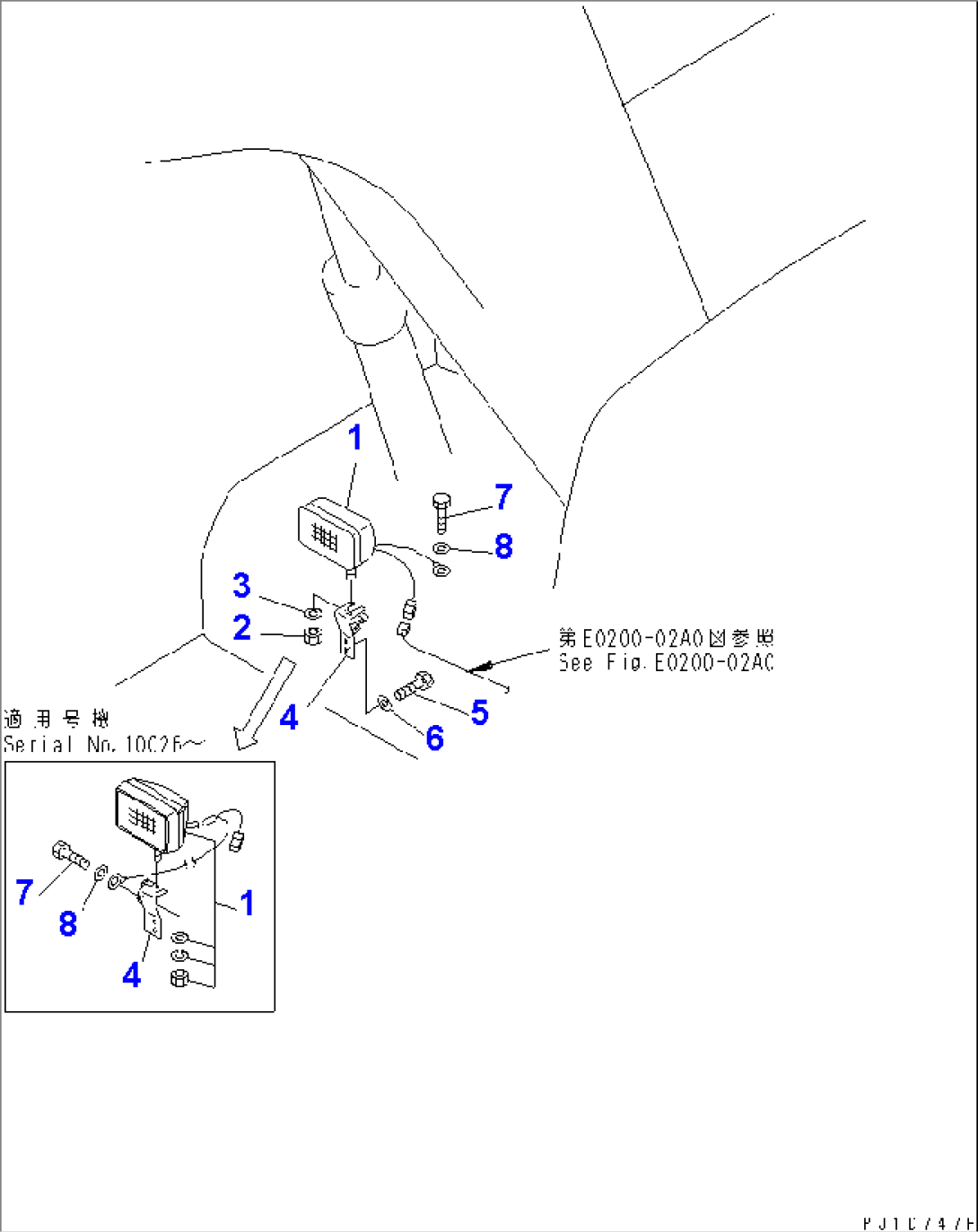

WIRING (WORKING LAMP, FRONT)

Komatsu PC400ST-6 S/N 10001-UP · ELECTRICAL SYSTEM

Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».

Поз.Номер деталиНаименованиеКол-воСерийный номер
120Y-06-25310WORK LAMP ASS'Y10026-
20Y-06-21480WORK LAMP ASS'Y10001-10025
421-06-23330BULBÂÂ, 70W,24V10026-
201582-11411NUT10001-10025
301643-31445WASHER10001-10025
4207-06-61551BRACKET10026-
207-06-61550BRACKET10001-10025
501010-81225BOLT10005-
01010-51225BOLT10001-10004
601643-31232WASHER10001-
701010-81220BOLT10001-
801643-31232WASHER10001-
