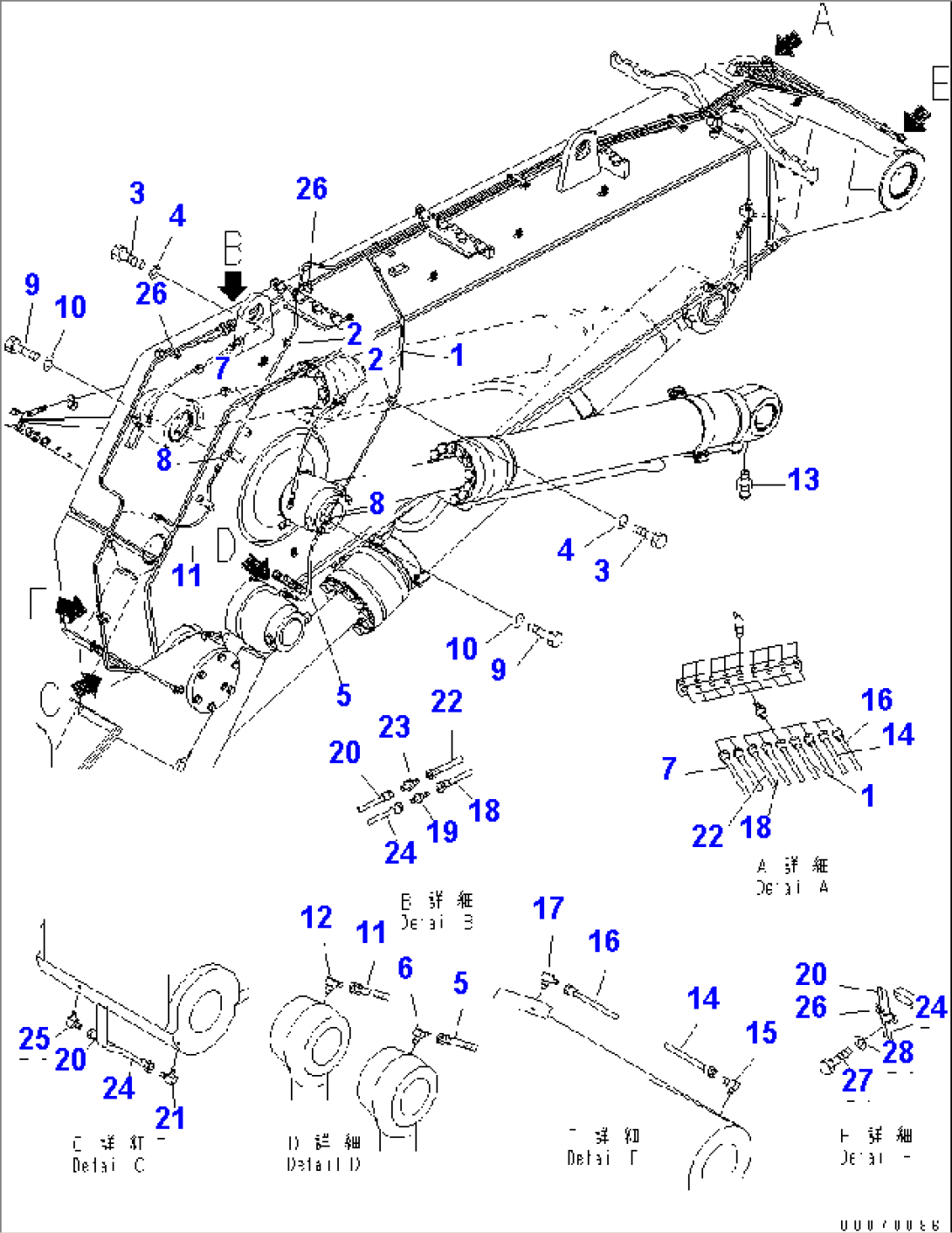

WORK EQUIPMENT (LUBRICATION) (BOOM SIDE) (2/2) (FOR LOADER)

Komatsu PC600-8R S/N 60001-UP (W/O EGR) · WORK EQUIPMENT

Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».

Поз.Номер деталиНаименованиеКол-воСерийный номер
121M-72-11170TUBE60001-
204434-51012CLIP60001-
301010-81220BOLT60001-
401643-31232WASHER60001-
5208-70-62190HOSE60001-
6205-70-51380ELBOW60001-
721M-72-11250TUBE60001-
804434-51012CLIP60001-
901010-81220BOLT60001-
1001643-31232WASHER60001-
11208-70-62190HOSE60001-
12205-70-51380ELBOW60001-
1307020-00000FITTING60001-
1421M-72-21230TUBE60001-
1507217-51013ELBOW60001-
1621M-72-11140TUBE60001-
1707217-51013ELBOW60001-
1821M-72-11190TUBE60001-
1921N-70-35230NIPPLE60001-
2021M-72-11651TUBE60001-
2107217-51013ELBOW60001-
2221M-72-11210TUBE60001-
2321N-70-35230NIPPLE60001-
2421M-72-11661TUBE60001-
2507217-51013ELBOW60001-
26208-70-11450CLIP60001-
2701010-80612BOLT60001-
2801602-20619WASHER60001-
