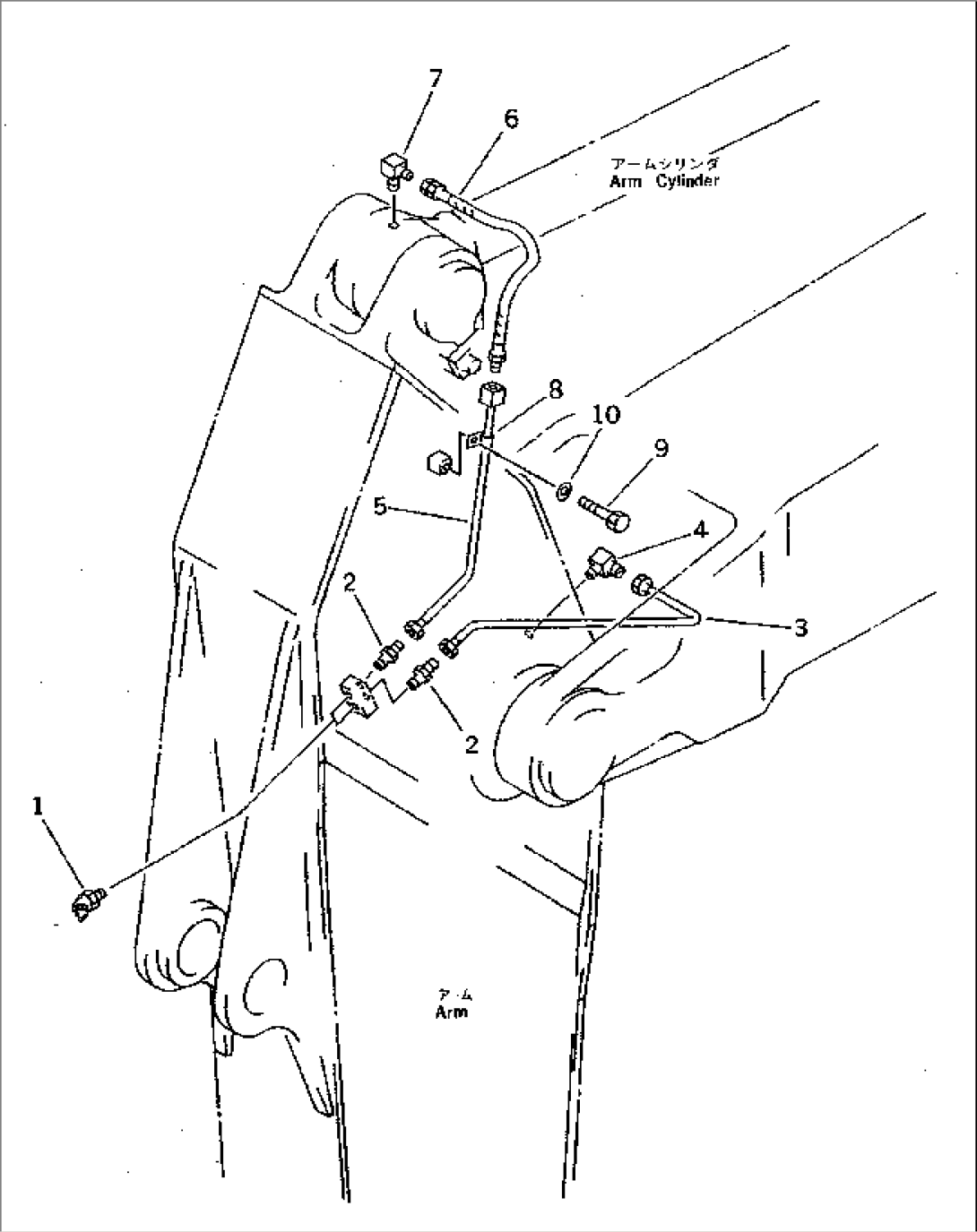

WORK EQUIPMENT LUBRICATION PIPING (ARM SIDE)(#20001-)

Komatsu PC400LC-5 S/N 10351-UP · WORK EQUIPMENT (BACKHOE)

Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».

Поз.Номер деталиНаименованиеКол-воСерийный номер
G-1208-70-X2010ARM GROUP20001-
G-1208-70-X6010ARM GROUP20001-
107020-00675FITTING,GREASE20001-
207213-51013CONNECTOR20001-
3208-70-52140TUBE20001-
4209-72-16140ELBOW20001-
5208-70-52150TUBE20001-
6205-70-51360HOSEÂÂ, 540MM20001-
7205-70-51380ELBOW20001-
808036-01014CLIP20001-
901010-51220BOLT20001-
1001643-31232WASHER20001-
