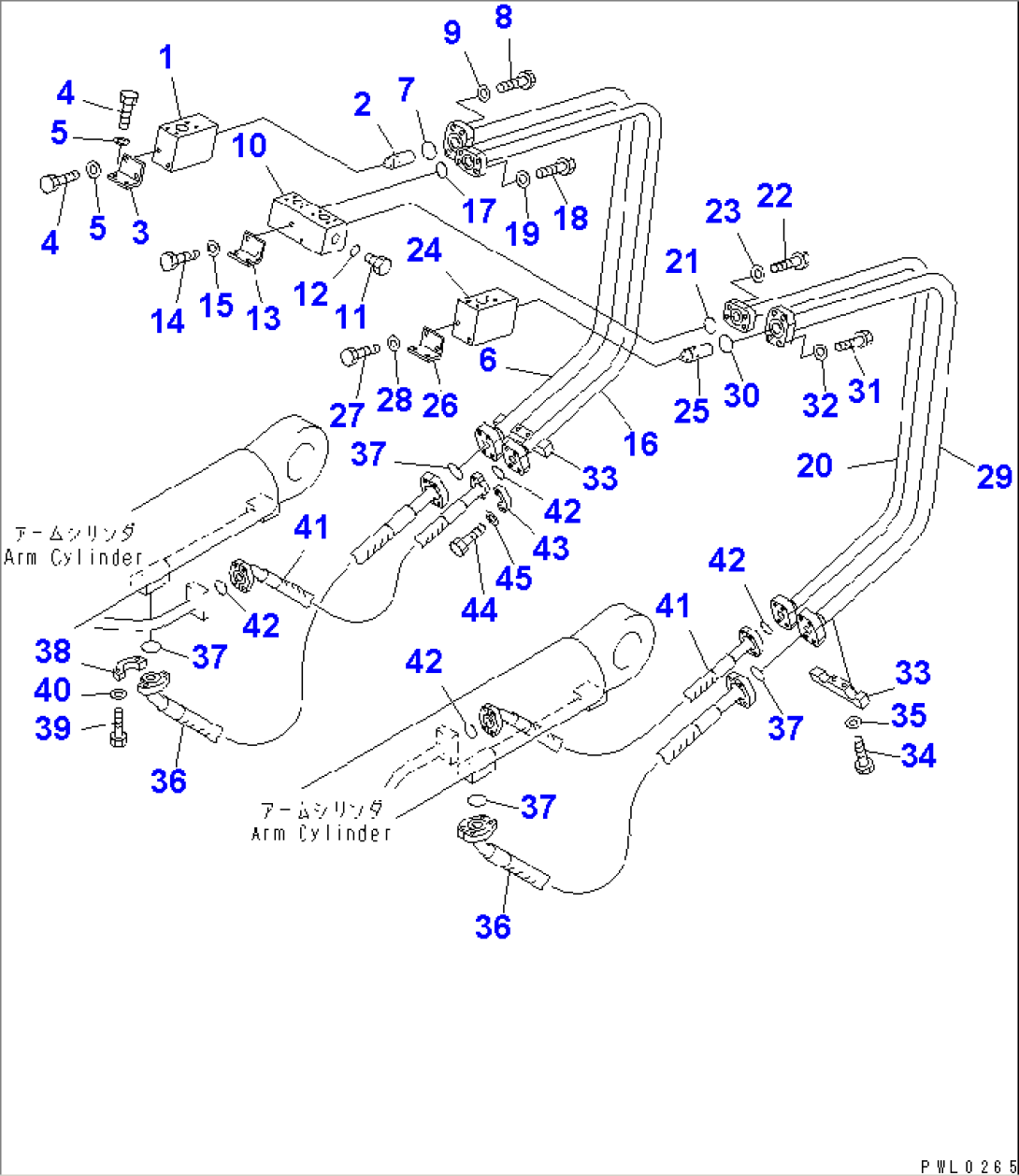

WORK EQUIPMENT (PIPING) (ARM CYLINDER LINES) (FOR LOADER)

Komatsu PC1100-6 S/N 10001-UP · WORK EQUIPMENT

Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».

Поз.Номер деталиНаименованиеКол-воСерийный номер
121N-62-13770BLOCK10001-10109
221N-62-13780POPPET10001-10109
321N-62-13790BRACKET10001-10109
401010-81225BOLT10001-10109
501643-31232WASHER10001-@
621N-62-33810TUBE10001-@
707000-13048O-RING10001-@
801010-81450BOLT10001-@
901643-31445WASHER10001-@
1021N-62-13762BLOCK10001-10109
11706-77-71670PLUG10001-@
1207002-13034O-RING10001-@
1321N-62-13790BRACKET10001-@
1401010-81225BOLT10001-@
1501643-31232WASHER10001-@
1621N-62-33820TUBE10001-@
1707000-13038O-RING10001-@
1801010-81245BOLT10001-@
1901643-31232WASHER10001-@
2021N-62-33820TUBE10001-@
2107000-13038O-RING10001-@
2201010-81245BOLT10001-@
2301643-31232WASHER10001-@
2421N-62-13770BLOCK10001-10109
2521N-62-13780POPPET10001-10109
2621N-62-13790BRACKET10001-10109
2701010-81225BOLT10001-10109
2801643-31232WASHER10001-@
2921N-62-33810TUBE10001-@
3007000-13048O-RING10001-@
3101010-81450BOLT10001-@
3201643-31445WASHER10001-@
3321N-62-13690CLAMP10001-@
3401010-81260BOLT10001-@
3501643-31232WASHER10001-@
3607097-01415HOSE10001-@
3707000-13048O-RING10001-@
3807371-51470FLANGE10001-@
3901010-81455BOLT10001-@
4001643-31445WASHER10001-@
4107097-01213HOSE10001-@
4207000-13038O-RING10001-@
4307371-51260FLANGE10001-@
4401010-81245BOLT10001-@
4501643-31232WASHER10001-@
