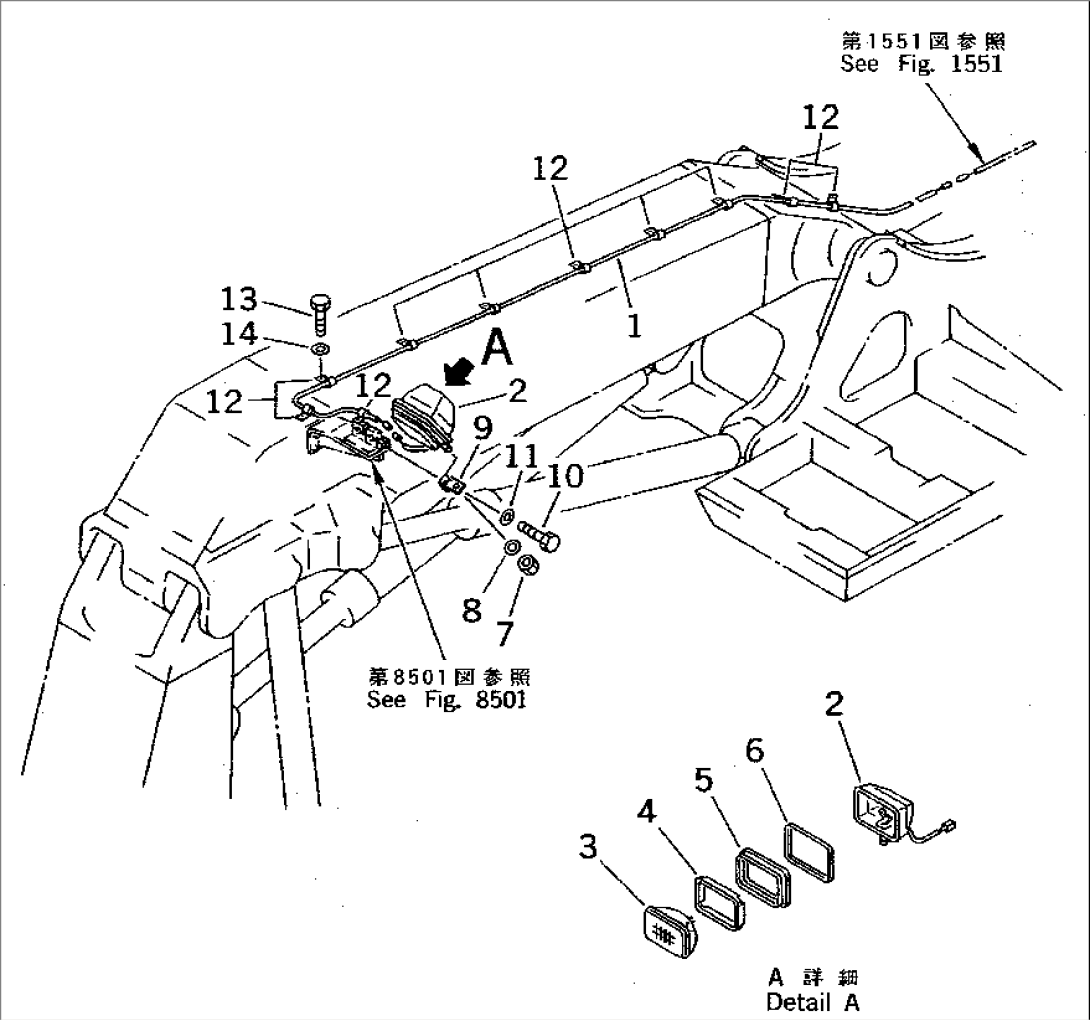

WORKING LAMP (BOOM SIDE) (FOR BOTTOM DUMP LOADER)

Komatsu PC400-5C S/N 20001-UP (CUSTOM SPEC.) · WORK EQUIPMENT (LOADER)

Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».

Поз.Номер деталиНаименованиеКол-воСерийный номер
G-1208-72-X1020BOOM GROUP20001-
1208-72-57210WIRE20001-
203-06-56140LAMP ASS'Y20001-
322W-06-12170BULB20001-
4203-06-56180RING20001-
522W-06-12290CUSHION20001-
6203-06-56190RING20001-
701582-11411NUT20001-
801643-31445WASHER20001-
9203-06-21290PLATE20001-
1001010-51430BOLT20001-
1101643-31445WASHER20001-
1208036-01414CLIP20001-
1301010-51220BOLT20001-
1401643-31232WASHER20001-
