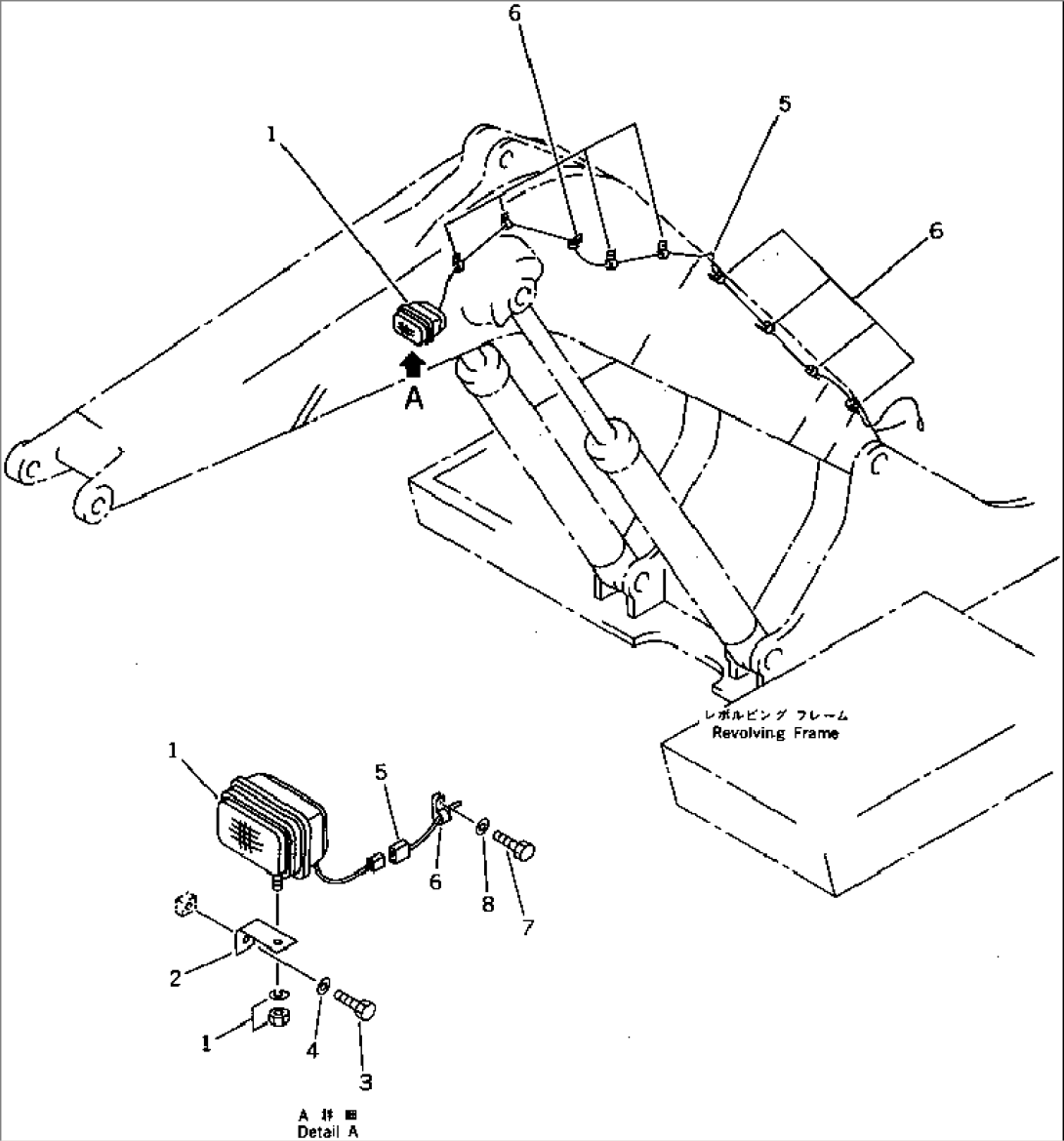

WORKING LAMP (BOOM SIDE) (FOR SHORT BOOM)
Komatsu PC1000-1 S/N 10001-UP · WORK EQUIPMENT (BACKHOE)
Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».
| Поз. | Номер детали | Наименование | Кол-во | Серийный номер |
|---|---|---|---|---|
| G-1 | 21N-942-X100 | SHORT BOOM GROUP | 10001- | |
| 1 | 203-06-56140 | LAMP ASS'Y | 10243- | |
| 1 | 22W-06-12381 | LAMP ASS'Y | 10001-10242 | |
| 1 | 22W-06-12170 | BULB | 10001- | |
| 2 | 203-06-21290 | PLATE | 10001- | |
| 3 | 01010-51430 | BOLT | 10001- | |
| 4 | 01643-31445 | WASHER | 10001- | |
| 5 | 21N-06-11181 | WIRING HARNESS | 10243- | |
| 5 | 21N-06-11180 | WIRING HARNESS | 10001-10242 | |
| 6 | 08036-01414 | CLIP | 10001- | |
| 7 | 01010-51225 | BOLT | 10001- | |
| 8 | 01643-31232 | WASHER | 10001- |
